拆開看，物聯網調節閥到底是什么構造？

這個小小的閥門內部究竟是什么構造，它又是如何實現智能調節的呢？我們把它拆開來看一看。

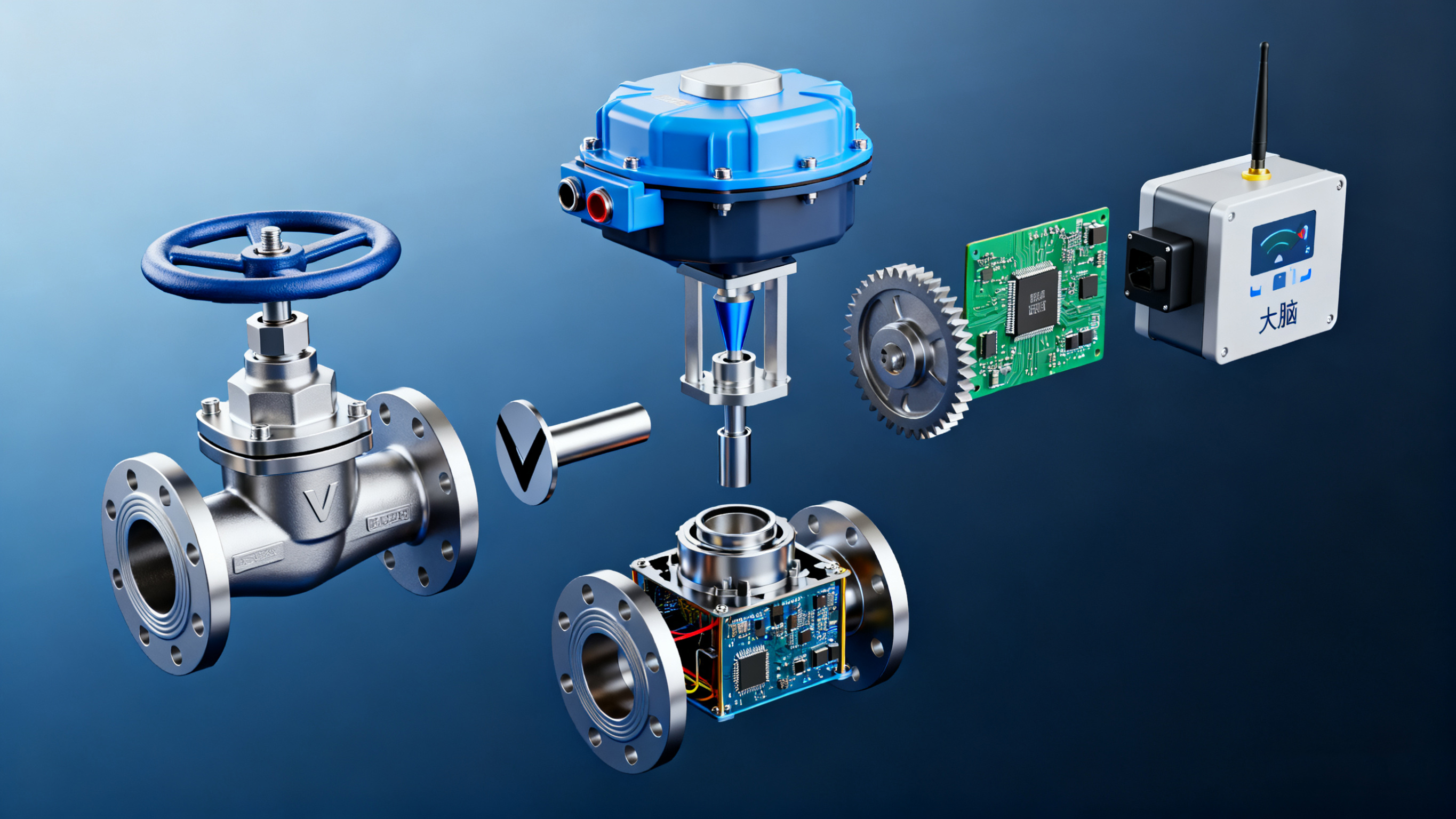

一個完整的物聯網調節閥，主要由三個部分組成：閥體部分、執行器部分，以及物聯網模塊部分。

1. 閥體部分：這是流水的通道。
閥體是調節閥的基礎，它是一個金屬殼體，內部有水流通過的通道。材質一般是黃銅或不銹鋼，以保證耐腐蝕和耐壓。在閥體內部，有一個核心的部件叫“閥芯”。閥芯與閥座配合，通過改變它們之間的間隙大小，來控制通過的水流量。你可以把它想象成一個可以移動的塞子，塞子堵得越嚴，水流量就越??；塞子抬起得越高，水流量就越大。閥芯的形狀和設計，決定了閥門調節的精確度和穩定性。

2. 執行器部分：這是動力的來源。
光有閥體和閥芯還不夠，必須有一個東西來驅動閥芯移動，這個“動力源”就是執行器。在物聯網調節閥上，最常見的是電動執行器。它內部包含一個微型直流電機和一套減速齒輪組。當接收到控制信號時，電機會轉動，通過齒輪組將旋轉運動轉換成閥芯的直線移動，從而實現閥門的開啟、關閉或停留在任意中間位置。執行器的精度很重要，它決定了閥門能否精確地開到比如30%、50%或者80%的位置。

3. 物聯網模塊部分：這是智慧的“大腦”和“通信員”。
這是物聯網調節閥區別于傳統電動調節閥的核心。它通常被集成在執行器的上方或內部，是一個小小的電路板。這個模塊上包含了幾個關鍵單元：

• 微控制單元（MCU）： 這是閥門的大腦，負責處理指令和運行簡單的控制邏輯。
• 通信單元： 這是閥門的“嘴巴”和“耳朵”，負責與外界交換信息。根據應用場景的不同，它會集成不同的通信芯片，比如NB-IoT（窄帶物聯網）或LoRa。NB-IoT可以直接使用運營商的基站網絡，覆蓋廣，無需自建網關；LoRa則傳輸距離遠，功耗低，但需要配合LoRa網關使用。選擇哪種技術，取決于項目的具體部署方案和成本。
• 電源管理單元： 為整個模塊和執行器供電。有些閥門采用外部直流供電，有些則為了安裝方便，使用大容量鋰電池供電，這種情況下，電源管理單元就尤為重要，它需要通過優化算法來最大限度地延長電池使用壽命，通常要求能達到數年之久。
• 傳感器接口： 用于連接外部的溫度傳感器。這個傳感器一般放置在用戶室內，實時采集室溫數據，為MCU的決策提供依據。

把這三部分組裝在一起，就構成了一個物聯網調節閥。它既是一個能精確控制水流的機械裝置，又是一個能聯網通信、接收指令的智能終端。
